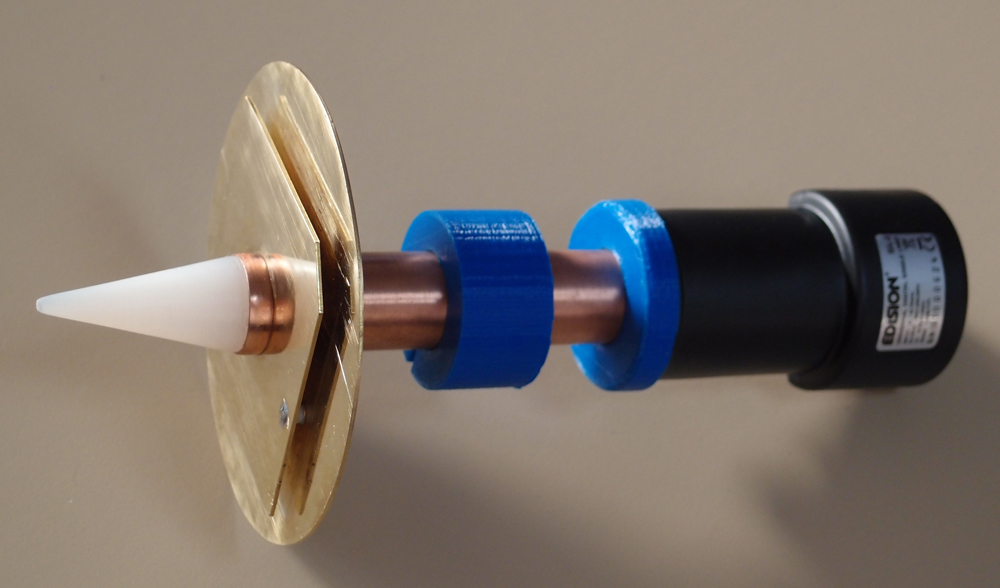

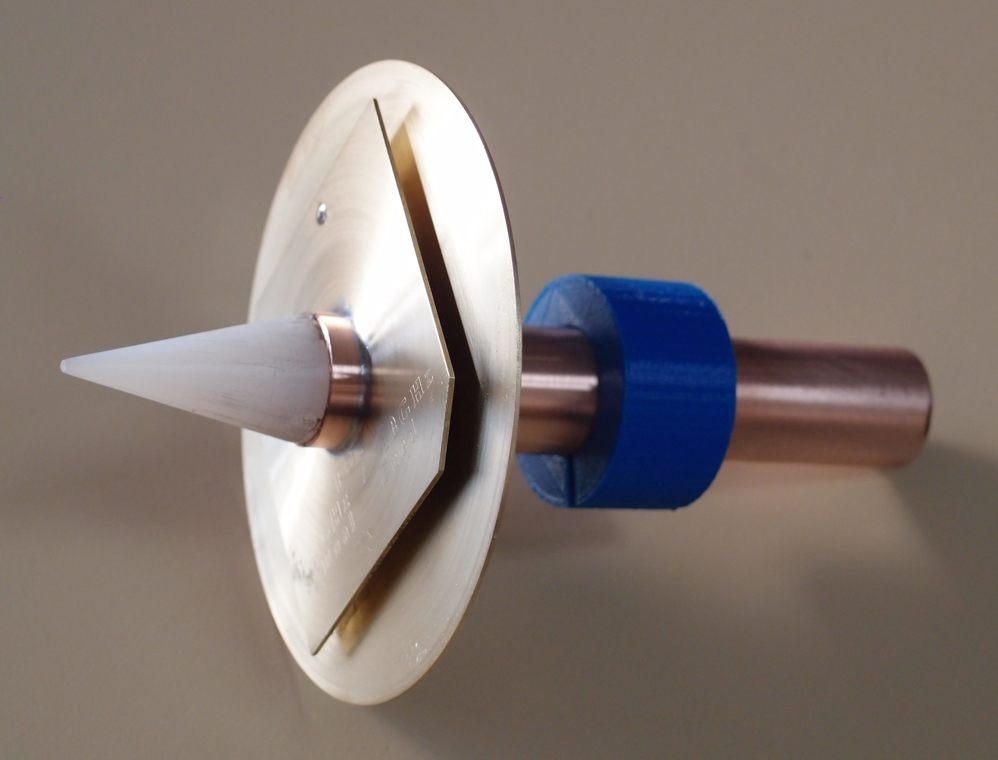

Тази антена е създадена от радиолюбителите Mike Willis G0MJW (http://www.mike-willis.com), Remco den Besten PA3FYM (https://twitter.com/remcodenbesten) и Paul Marsh M0EYT за работа през крос-банд транспондера на геостационарния спътник OSCAR-100 и може да се инсталира във фокуса на антенна чиния.
Всъщност тя комбинира в себе си две антени:
- Предавателна антена (uplink) за 2400 MHz - patch-антена с кръгова поляризация (LHCP)

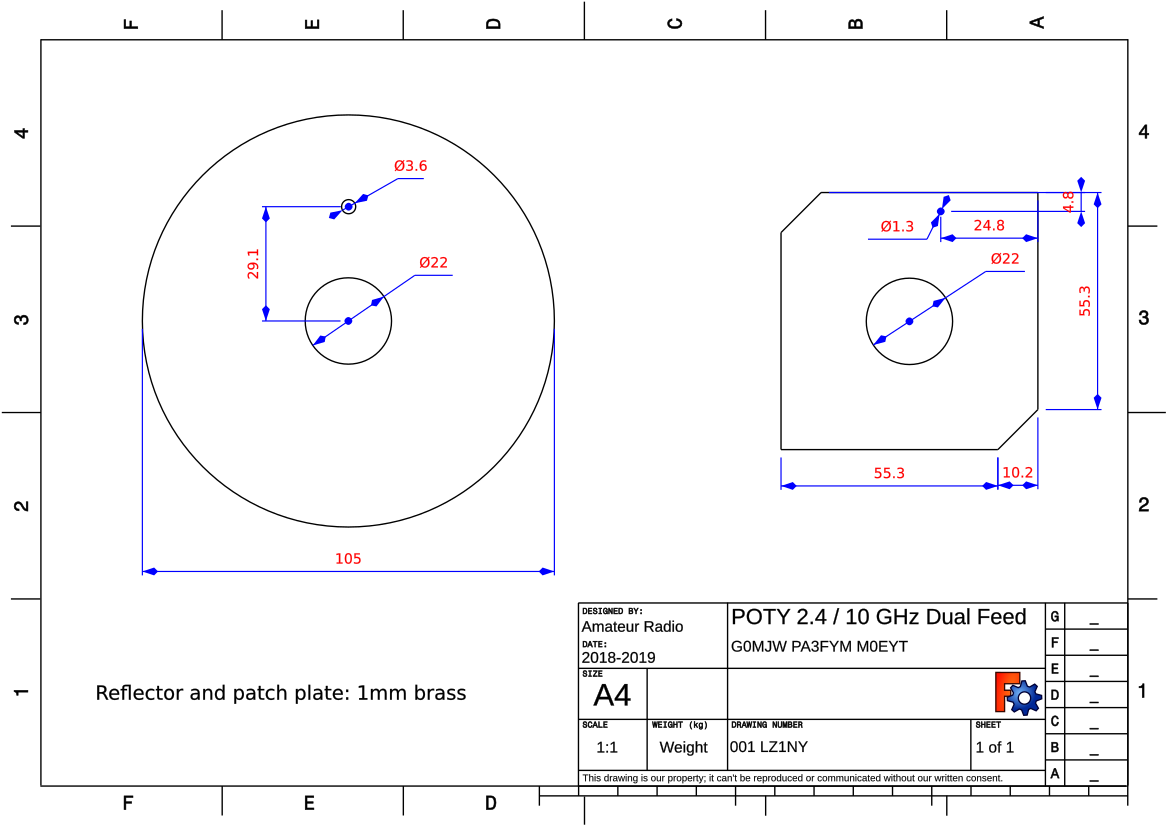

Предавателната антена е изработена от месингова ламарина с дебелина 1 мм. Елементите са прецизно изрязани с помощта на лазер. Разстоянието между двата елемента е 3.00мм
Конекторът на антената е SMA (female).
- Приемна антена (downlink) за 10500 MHz - рупорна антена с кръгова поляризация и диелектрична леща за фокусиране.

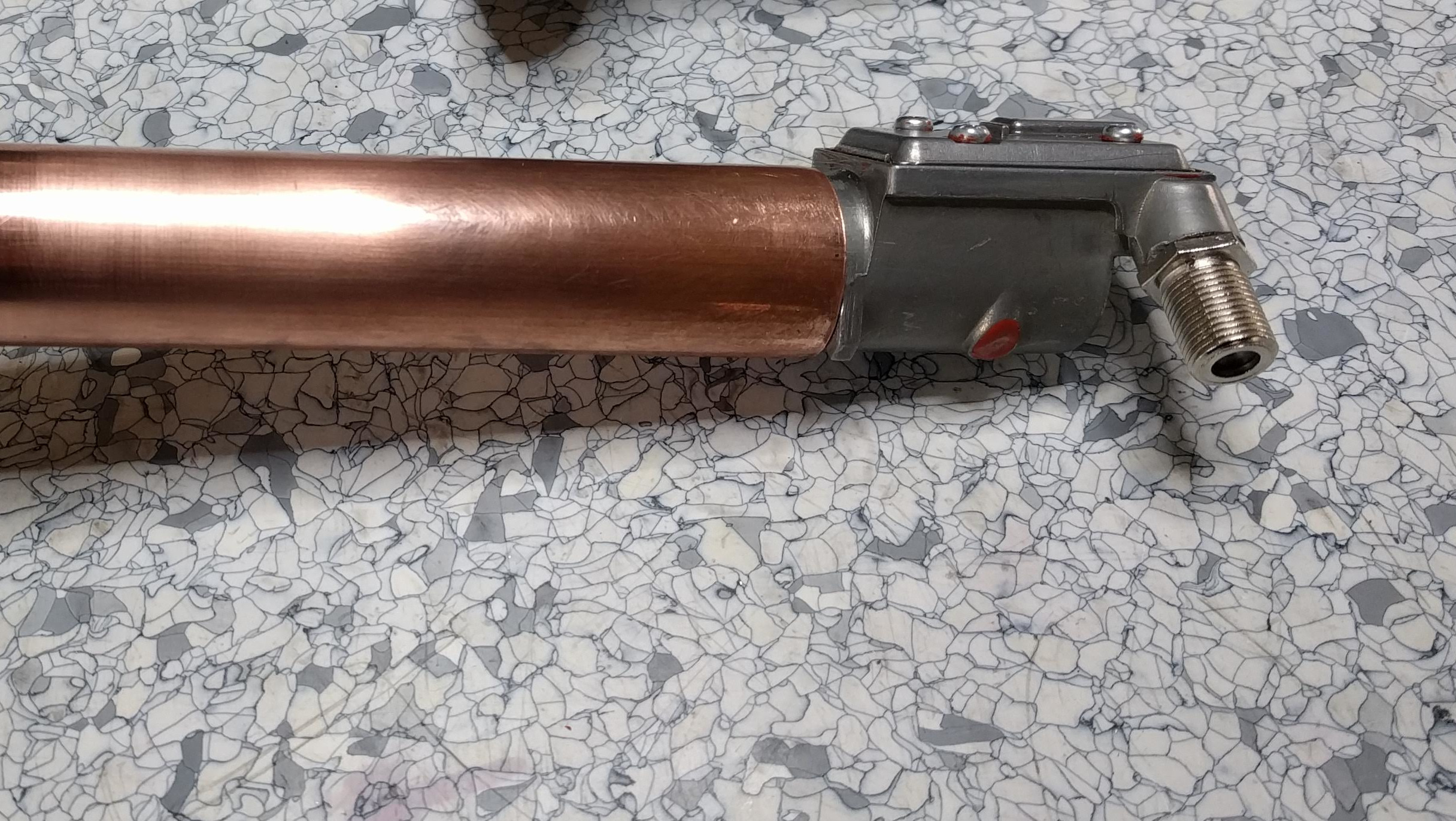

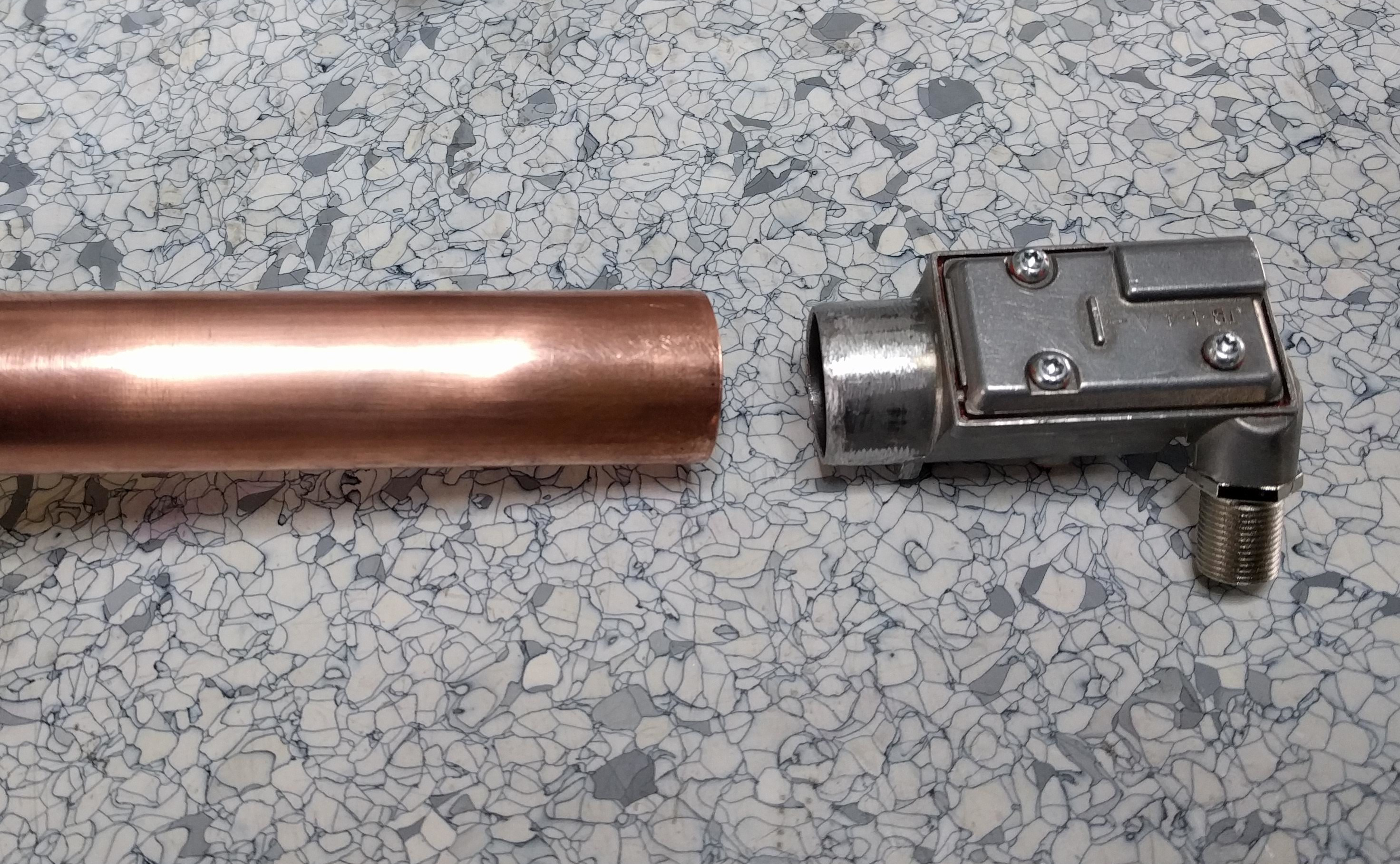

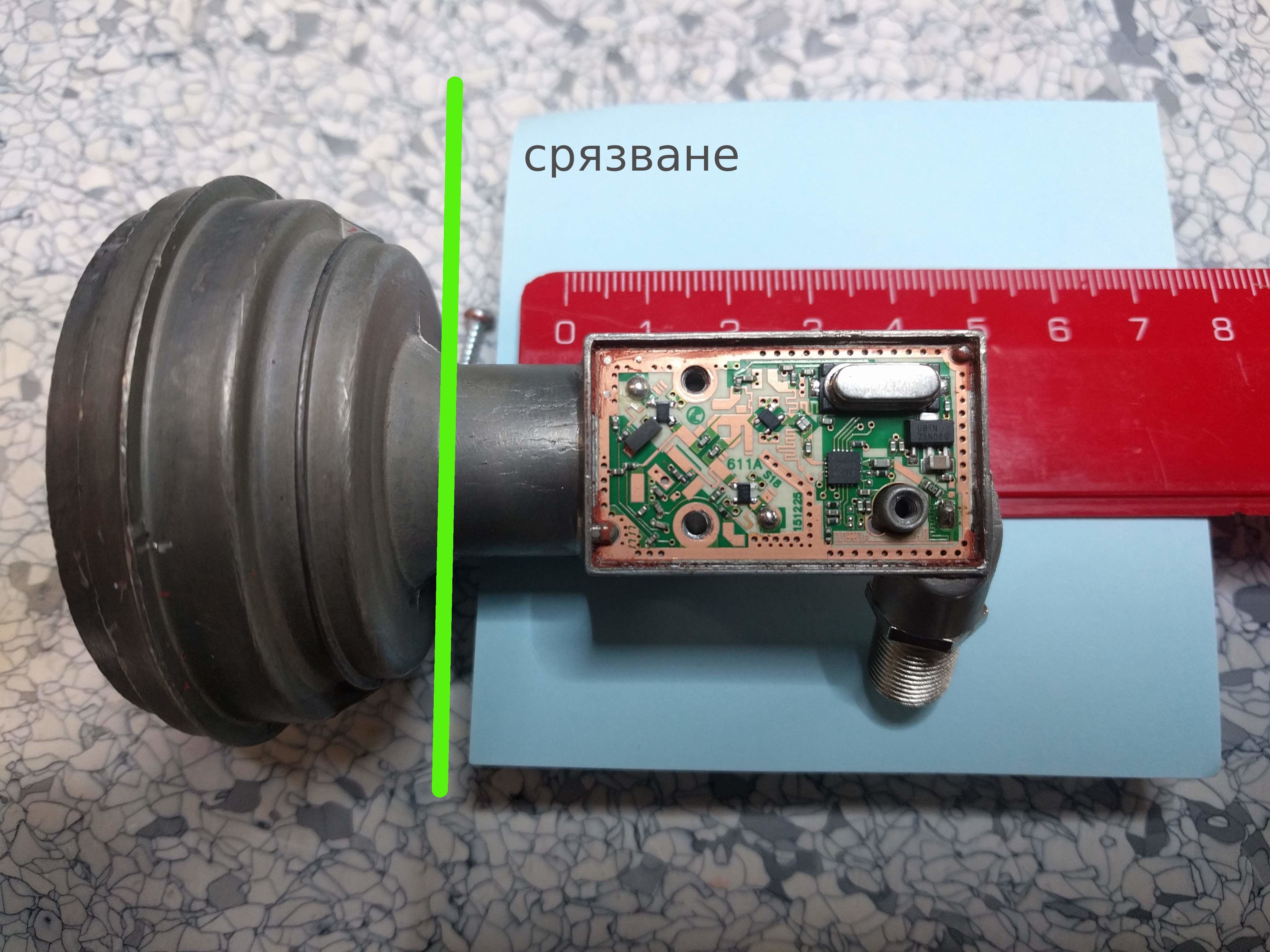

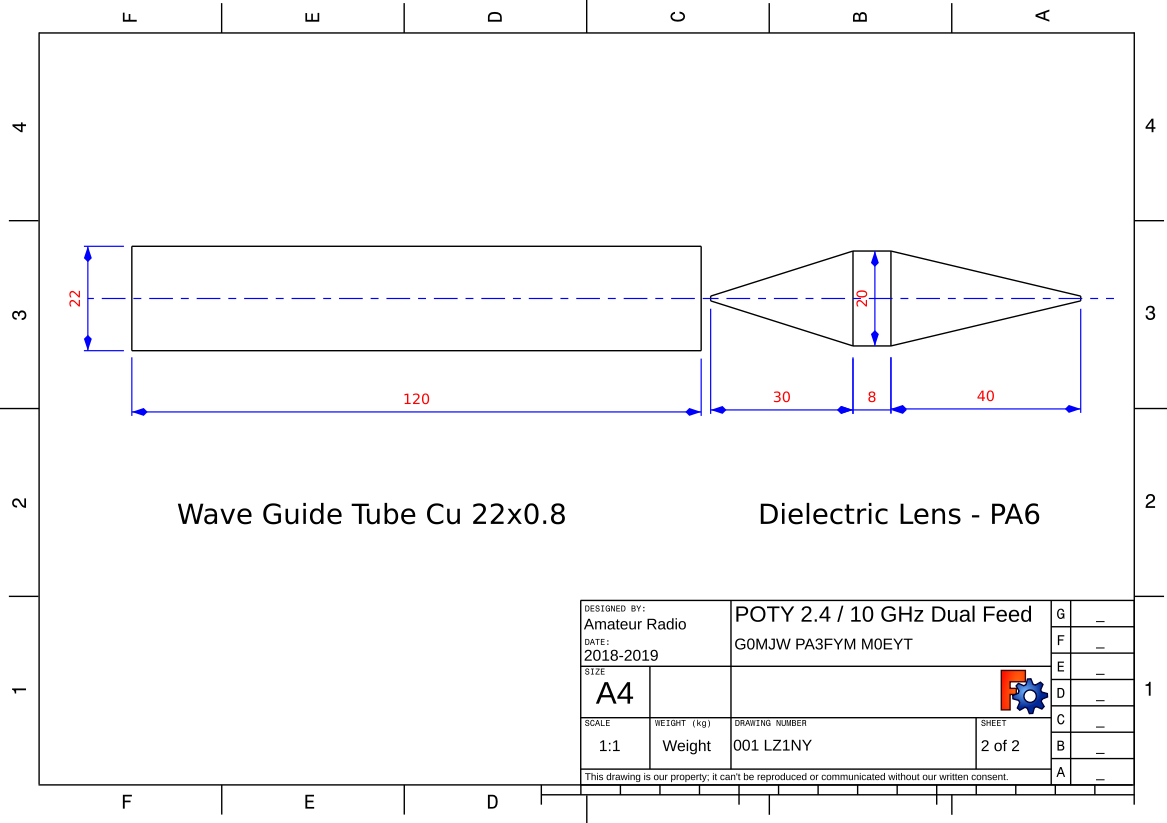

За направата на приемната антена е използвана твърда медна тръба с външен диаметър 22 мм, използвана при изграждането на отоплителни и водоснабдителни инсталации. Медната тръба се нахлузва върху тръбата на приемния конвертор (LNB), след като на конвертора внимателно се отрязва съществуващия облъчвател ( вж. на снимките по-долу). Диаметърът на LNB съвпада с вътрешния диаметър на медната тръба при дебелинна на стената е 0.8мм. Ако използвате по-дебелостенна тръба - ще има трудности при сглобяването.
Диелектричната леща има за цел да осигури по-ефикасно използване на площта на приемната антена. Лещата е изработена на струг от материал полиамид-6 или от друг материал с близки диелектрични свойства. Съществуват и други варианти на диелектричната леща, някои от тях могат да бъдат изработени и на 3D-принтер.
Закрепването на антената става по същият начин, по който е бил монтиран телевизионния конвертор. За целта върху медния вълновод е поставена пластмасова втулка с външен диаметър 40 мм, а върху нея се стяга монтажната скоба.
Тази конструкция е удобна за изпълнение и е придобила голяма масовост сред радиолюбителите, насочили антените си към Oscar-100.
Но съществува възможност и да си поръчате на готово:
За повече информация:
Виктор Маринов
lz1ny(at)bfra.org
